マグネットポンプ（大型）（PMD）

マグネットポンプ（ケミカル・海水用）

≪特性　　≪仕様　　≪展開図　　≪外形寸法図

PMD

大　　型

マグネットカップリングタイプ

RoHS対応品

15013A2Z-E3

15013B2Z-E3

22013A2Z-E3

22013B2Z-E3

37013B2Z-E3

A=50Hz用　B=60Hz用

　　　　　　　　　　　　　　　　　　　　　PMD-15013　　　　　　　　　　　　　　　　　　　　　PMD-37013

特長

●高性能で省エネ

　従来品に比べポンプの効率を35％向上。小型、軽量化

　となり、騒音で5db低減、振動を50％低減しました。

●長寿命液モレなし

　マグネットポンプは、軸封部のないポンプです。液モ
　レの心配は一切なく樹脂製ですので、腐食性の高い特
　殊液の移送に適し、小型機種から工業プロセス用の大
　型機種まで、その優れた性能と豊富な機種により幅広
　い分野で活躍しています。

●液モレを完全に追放

　マグネットカップリング方式によるシールレスポンプ

　です。ポンプ部の液モレ・腐食は無く、ポンプ回りの

　汚れやメカニカルシール交換の手間がありません。

　装置組み込みに最適なポンプです。

ご注意

※耐薬品性について

　耐薬品性につきましては、事前にテストを行なうな
　ど、使用目的に適するかどうかを確認してからご使
　用下さい。

※冷水ご使用時、必要に応じて保温材・断熱材を用い、結
　露対策を行なって下さい。

※相フランジ、フランジパッキン、取付ボルトは付属してお
　りません。オプションフランジセット（別売）をお求め頂く
　か、または市販品（JIS 10K品）をお求め下さい。

用途

●冷却水循環・海水循環・化学液（一部を除く）の循環

●各種機械セット用・生け簀・海水プラント

●水耕栽培・印刷機器・チラー

耐蝕表

流　体	目安
次亜塩素酸ソーダ	濃度5ppmまで
苛性ソーダ	濃度5％まで
塩酸	濃度30％まで
硫酸	濃度10％まで
クエン酸	濃度15％まで

　※上記耐蝕表は、流体温度が常温（0～40℃）時の目安です。

口径のみかた

（機種名の末字）

	ホース				ネジ				フランジ
記号	B	C	E	F	J	K	M	P	X	Z
口径	14A(mm)	17A(mm)	20A(mm)	26.5A(mm)	3/8B	1/2B	3/4B	1B	40A	50A×40A
形状

機種名のみかた

（例）	ＰＭＤ	-	１５０	１	３	Ｂ	２	Ｚ
	①		②	③	④	⑤	⑥	⑦

　①マグネットポンプ

　②モータ呼び出力（表示×10W）

　③シリーズ番号

　④電源の相数電圧　1：単相100V 3：三相200V　　　

　⑤電源周波数 A：50Hz B：60Hzまたは50/60Hz 　

　⑥接水部の材質（注1）

　⑦口径　Z：50A×40Aフランジ

（注1）接水部の材質

部品名とその材質

部品名　　　　　分類

２

ケーシング

インペラ

ポンプシャフト

スラスト受

ポンプ軸受

Ｏリング

充填材入ポリプロピレン

セラミック

テフロン

フッ素ゴム

（注2）標準仕様は下記の仕様による

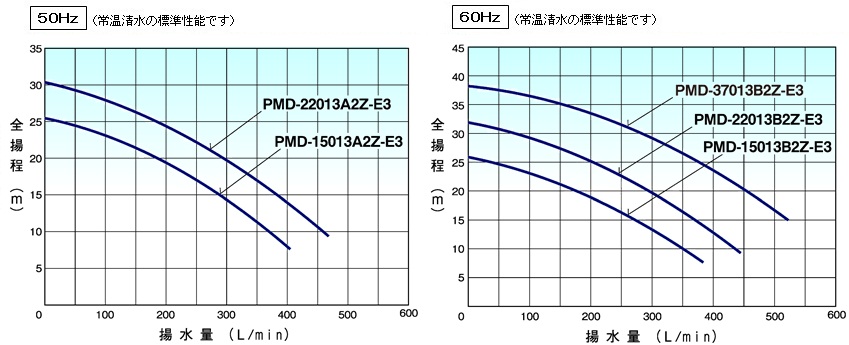

特性

構造図

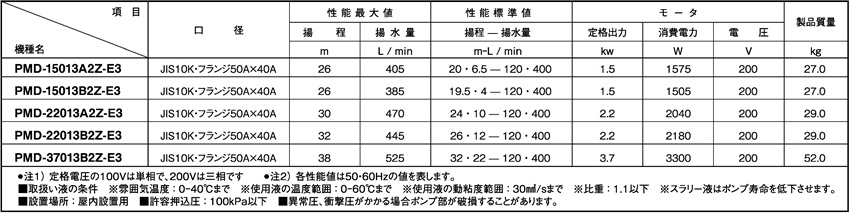

仕様

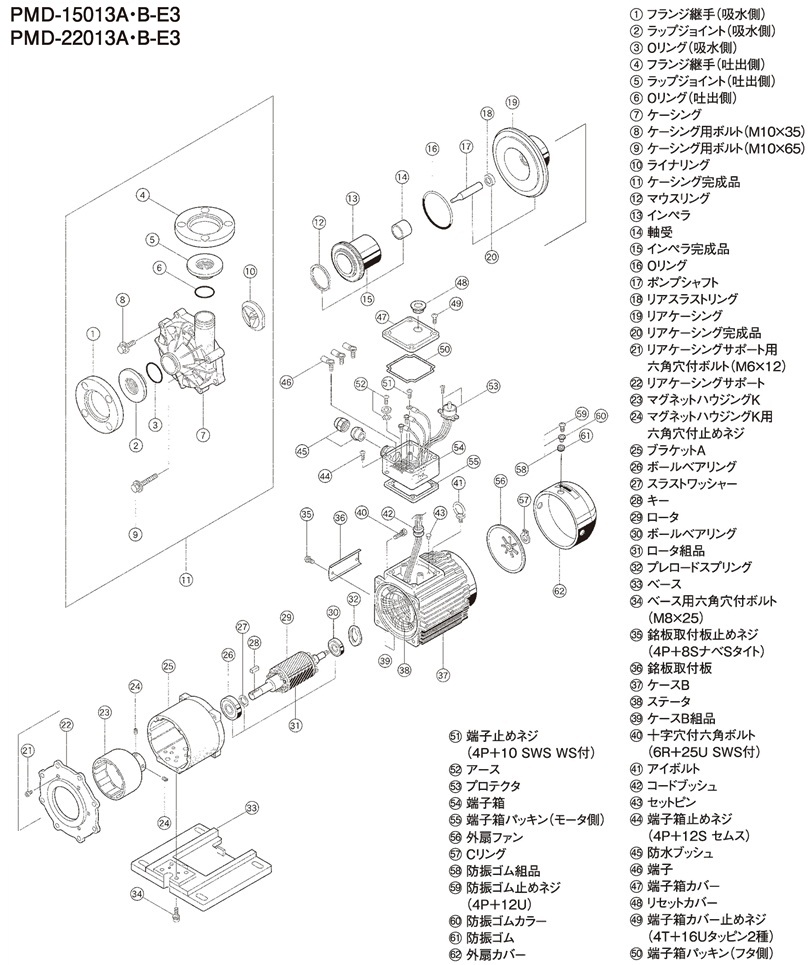

展開図

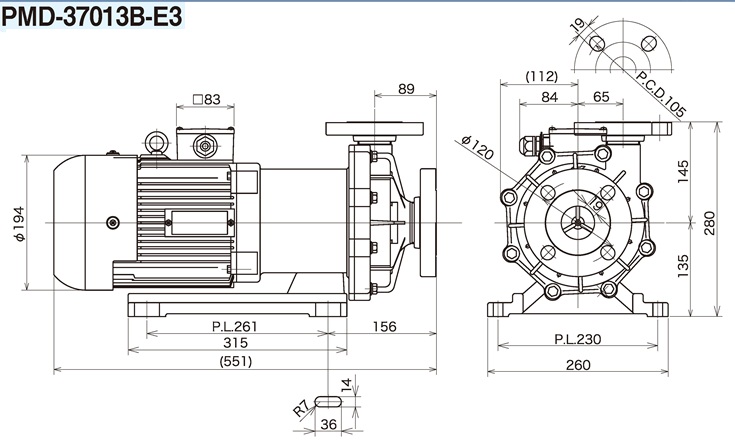

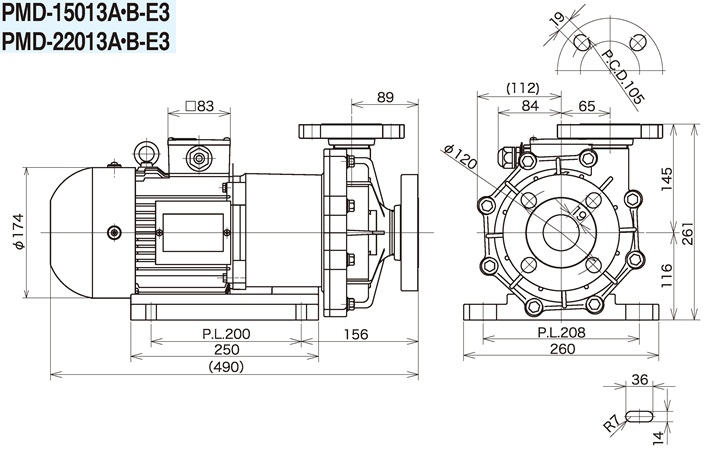

外形寸法図
