マグネットポンプ（ケミカル・海水用）

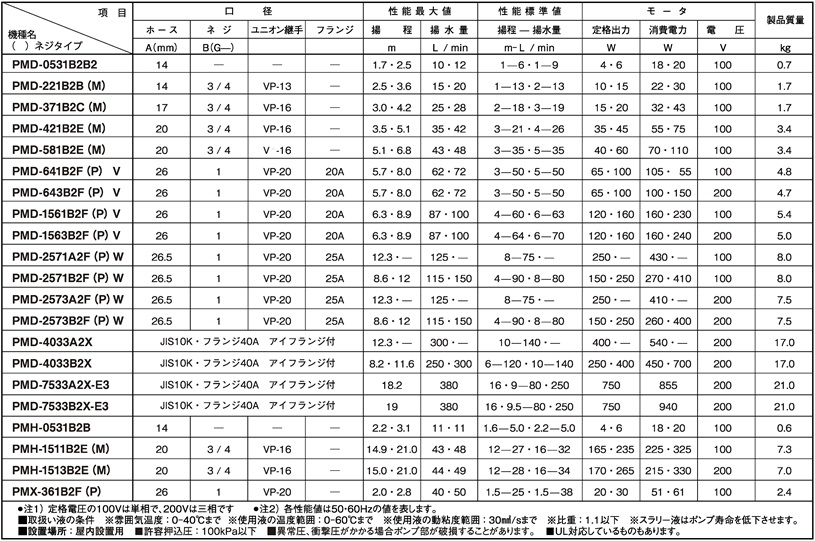

≪特性　　≪仕様　　≪展開図　　≪外形寸法図

PMD

マグネットカップリングタイプ

0531B2B2

221B2B(M)
371B2C(M)
421B2E(M)
581B2E(M)
641B2F(P)
641B2V
643B2F(P)
643B2V

1561B2F(P)
1561B2V

1563B2F(P)
1563B2V

2571A2F(P)

2571A2W
2571B2F(P)
2571B2W
2573A2F(P)
2573A2W
2573B2F(P)
2573B2W
4033A2X
4033B2X

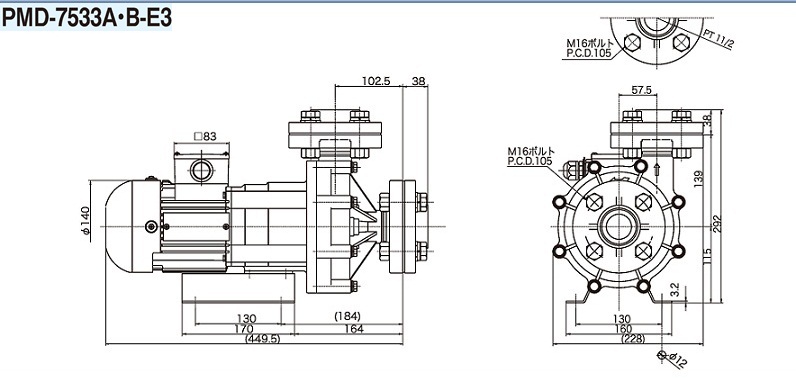

7533A2X-E3
7533B2X-E3

A=50Hz用　B=60Hz用

※機種名の末字（　）は口径ネ

　 ジタイプ

※Bは50Hz、60Hz共用使用可

PMH

マグネットカップリングタイプ

0531B2B
1511B2E(M)

1513B2E(M)

A=50Hz用　B=60Hz用

PMX

マグネットカップリングタイプ

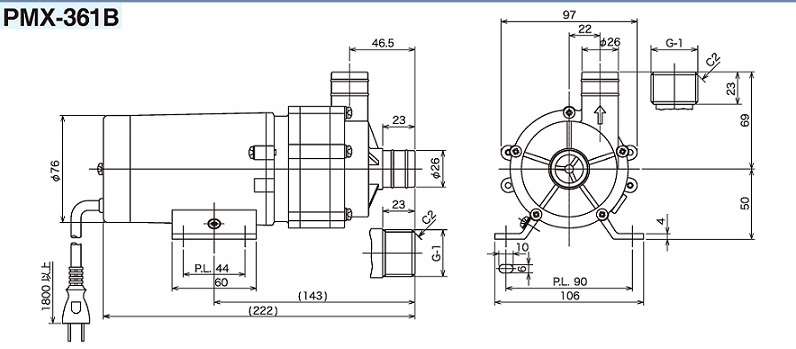

361B2F(P)

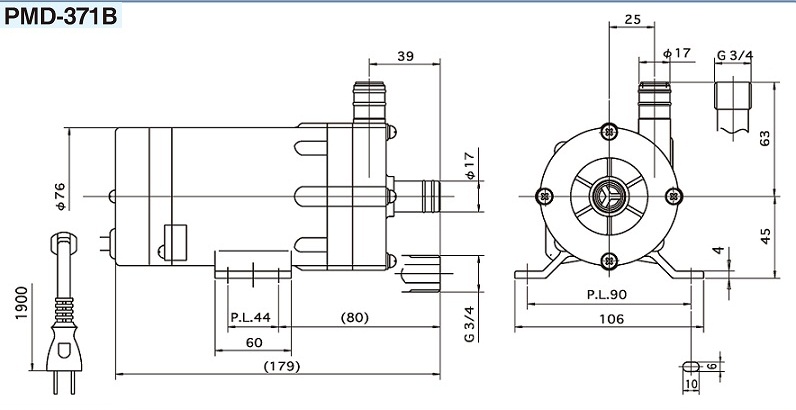

　　　　　　　　　PMD-371B　　　　　PMD-643B　　　　　　　　　PMH-1513B　　　　　　　　　　　PMD-4033

●高性能で省エネ

　従来品に比べポンプの効率を35％向上。小型、軽量化

  となり、騒音で5db低減、振動を50％低減しました。

●長寿命液モレなし

　マグネットポンプは、軸封部のないポンプです。液モ
　レの心配は一切なく、樹脂製ですので、腐食性の高い
　特殊液の移送に適し、小型機種から工業プロセス用の
　大型機種まで、その優れた性能と豊富な機種により幅
　広い分野で活躍しています。

●液モレを完全に追放

　マグネットカップリング方式によるシールレスポンプ

　です。ポンプ部の液モレ・腐食は無く、ポンプ回りの

　汚れやメカニカルシール交換の手間がありません。

　装置組み込みに最適なポンプです。

●塩ビ配管用ユニオン標準装備

ネジ接続型専用のユニオン継手を付 　属しました。（13A、16Aはポンプ口 　径ネジ3/4Bに、20Aはポンプ口径1B 　に接続可。耐熱温度0〜60℃）シー 　ル効果の高いOリングを使用し、ポ 　ンプと配管は簡単に付け外しできま 　すのでメンテナンスが容易に行なえ 　ます。

 ●冷却水循環・海水循環・化学液（一部を除く）の循環

 ●各種機械セット用・生け簀・海水プラント

 ●水耕栽培・植物工場

　※上記耐蝕表は、流体温度が常温（0〜40℃）時の目安です。

※PMD-641B2V、PMD-643B2V、PMD-1561B2V、PMD-1563B2V、PMD-2571A2W、PMD-2571B2W、

　 PMD-2573A2W、PMD-2573B2Wは相フランジ無し。市販JIS10Kフランジをお客様にて手配をお願い致します。
